تجهیزات تولید باتری الکترود ویندر

تجهیزات تولید باتری باطری سیلندر نیمه خودکار دستگاه سیم پیچ الکترود سیم پیچ 18650 باتری

1. نام و مدل تجهیزات

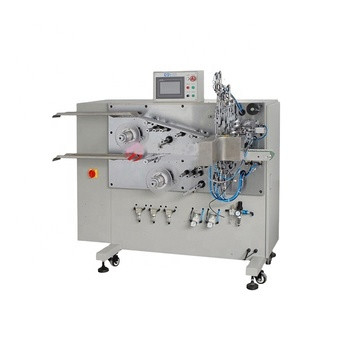

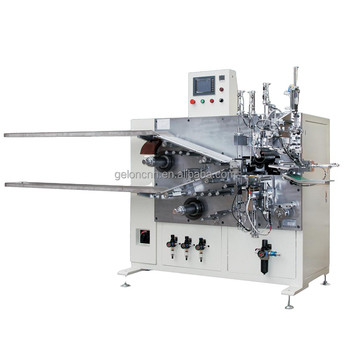

دستگاه سیم پیچ نیمه اتوماتیک باتری سیلندر YHWP-7026-S
این دستگاه عمدتاً برای سیم پیچی دقیق باتری برق منشوری استفاده می شود.فرآیند کار به شرح زیر است: هدایت الکترود آند و کاتد به ناحیه سیم پیچ با دستی، اتصال با جداکننده و انباشته، سپس سیم پیچی مطابق با الزامات فرآیند، چسباندن خودکار نوار انتهایی و بلوک خودکار برای رول ژله ای.
2، ویژگی تجهیزات
آ.یک هسته سیم پیچ و بیرون آوردن سوزن سیم پیچ از هر دو ساختار جانبی.
بتغذیه تکه های الکترود به صورت دستی، سیم پیچی خودکار، تعویض خودکار سوزن، چسباندن خودکار نوار چسب و خروجی خودکار هسته سلول تمام شده.
ج.چرخاندن فعال دو رول جداکننده، با نیروی کششی ثابت قابل تنظیم.
داین نرم افزار را می توان به صورت “Cathode Feeding First”، “Anode Feeding First” یا “Both Feeding” تنظیم کرد.
ه.می تواند الکترود را به طول 1800 میلی متر بپیچد.(قطر هسته بیش از 26 میلی متر نیست)
f.تغذیه الکترود با دستی، کشش ثابت است.
gسرعت سیم پیچ ثابت است، کشش هسته ثابت است.

شاخص فناوری

کشش جداکننده قابل تنظیم است.

کشش الکترود کاتد و آند: اتخاذ روش جاذب خلاء

دقت سیم پیچ: خطای جداکننده و آند، آند و کاتد کمتر از ± 0.5 میلی متر؛(طول الکترود کمتر از 500 میلی متر).

PS: عرض خطای الکترود < ± 0.1 میلی متر.

خطای خمشی "S" الکترود <±0.2mm/500mm
