جزئیات محصول:
|
| نام محصول: | دستگاه برش اتوماتیک | عملکرد: | برش الکترود |
|---|---|---|---|
| نوع سلول: | 18650 21700 26650 32650 و غیره | نوع تجهیزات: | تمام اتوماتیک |
| بهره وری: | راندمان بالا | کاربرد: | باتری های لیتیوم یونی |
| ولتاژ: | 380 ولت | زمان تحویل: | 3 ماه |
| مواد: | الکترود باتری | ||
| برجسته کردن: | دستگاه برش خودکار باتری 18650,دستگاه برش الکترود باتری 21700,دستگاه برش خودکار 750 میلی متر |
||

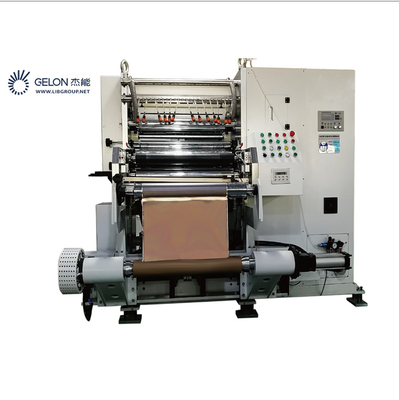

دستگاه برش اتوماتیک رول به رول با عرض 750 میلی متر برای برش الکترود باتری 18650 21700
1.1 معرفی اصل
الکترود کاتد/آند نورد شده در مکانیزم رول بارگذاری می شود و از طریق کشش قدرت، الکترود به مجموعه کاتر فرستاده می شود که بر اساس مشخصات فرآیند برای برش چیده شده است و دستگاه سیم پیچ بالا و پایین الکترود شکاف را در داخل جمع می کند. رول، و مواد لبه توسط دستگاه مواد لبه جمع آوری می شوند.تجهیزات توسط سیستم تصحیح انحراف، سیستم درایو کشش، سیستم مکش گرد و غبار (از جمله گرد و غبار مکش چاقو) و سایر عملیات دقیق کمکی برای اطمینان از بریدگی پایدار الکترود، سوراخ، صافی و سایر شاخص‌های فرآیند در محدوده فرآیند کمک می‌شوند.
1.2 جریان فرآیند
کالسکه انتقال بار کردن مواد برای باز کردن قرقره ها → سکوی دریافتی → غلتک کششی → مجموعه چاقو برش → مجموعه غلتکی → محور چرخش دیفرانسیل کشویی به طور جداگانه بالا و پایین → پیچ مواد لبه → تنظیم کشش الکترود مورد نیاز → تغییر جهت خودکار سیستم الکترود → èسیستم را برای شروع دکمه فشار دهید → èتجهیزات به طور خودکار بریده می شوند و به صورت رول جمع می شوند.
| خیر | مورد | فنیalپارامتر | تذکر دهید |
|
1 |
مناسب برای مواد |
الکترود با نورد فشرده LFP، LCO، LMO، NMC، LTO، کربن، گرافیت | |
|
2 |
پارامتر فویل در حال اجرا |
فویل آلومینیومی (AL): ضخامت: 9 تا 30 میلی متر؛عرض: 50 تا 500 میلی متر قطر رول: حداکثر 400 میلی متر |
|
|
فویل مس (مس): ضخامت: 5 تا 30 میلی متر عرض: 50 تا 500 میلی متر قطر رول: حداکثر 400 میلی متر |
|||
| 3 | عرض غلتک | 550 میلی متر | |
| 4 | عرض برش | 30 تا 500 میلی متر | |
| 5 | سرعت عملیات مکانیکی | 50 متر در دقیقه | |
| 5 | سرعت برش | 1-40 متر در دقیقه | بسته به اثر برش |
| 7 | محدوده ضخامت الکترود | 50-300 میکرومتر | |
|
8 |
روش بریدن |
1، برش چاقو برش ترکیبی؛ 2، ساختار مجموعه چاقو نوع نیشیمورا. 3، مشخصات برش، 18650/21700 (7 خط، 7 چاقو / مجموعه، شامل چاقوهای برش کاتد و آند) |
|
| 9 | روش پیچیدن به عقب | دو محور اختلاف لغزش محور دررفتگی به عقب |
ما همچنین سایر خط تولید تمام اتوماتیک را ارائه می دهیم.
