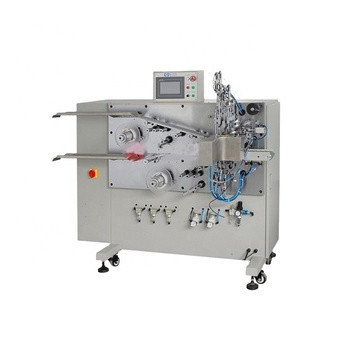

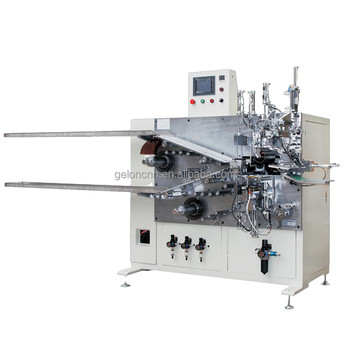

دستگاه سیم پیچ نیمه اتوماتیک برق برای دستگاه تولید باتری لیتیوم یون

دستگاه سیم پیچ برقی نیمه اتوماتیک با کیفیت بالا ژلون که برای دستگاه تولید باتری لیتیوم یون استفاده می شود

توضیحات محصول

دستگاه سیم پیچ برق نیمه اتوماتیک که برای تولید باتری لیتیوم یون استفاده می شود

1.دستگاه سیم پیچ نیمه اتوماتیک سری GN برای هسته سلول های سیلندر و مربع.

عملکرد تجهیزات: سیم پیچی تکه های الکترود و جداکننده در هسته سلول (سلول های سیلندر یا مربع)

2،ویژگی تجهیزات

آ.یک هسته سیم پیچ و بیرون آوردن سوزن سیم پیچ از هر دو ساختار جانبی.

ب.تغذیه تکه های الکترود به صورت دستی، سیم پیچی خودکار، تعویض خودکار سوزن، چسباندن خودکار نوار چسب و خروجی خودکار هسته سلول تمام شده;

ج.چرخاندن فعال دو رول جداکننده، با نیروی کششی ثابت قابل تنظیم;

د.این نرم افزار را می توان به صورت “Cathode Feeding First”، “Anode Feeding First” یا “Both Feeding” تنظیم کرد.

ه.می تواند الکترود را به طول 1800 میلی متر بپیچد.(قطر هسته بیش از 26 میلی متر نیست)

f.تغذیه الکترود با دستی، کشش ثابت است.

g.سرعت سیم پیچ ثابت است، کشش هسته ثابت است.;

3،شاخص فناوری

آ.دیاسوزن سیم پیچ:φ4 (استاندارد)، φ3.5;

بعرض جداکننده:30 تا 60 میلی متر;

ج.عرض الکترود:33 ~ 60 میلی متر;

دطول الکترود:300 ~ 1500 میلی متر;

ه.قطر سیم پیچ:φ14-26 میلی متر;

f.دیا جداکننده:φ76 میلی متر(3 اینچ)مکس دیا.:φ250 میلی متر;

gعرض نوار خاتمه یافته:10 ~ 40 میلی متر؛

ساعتدایره نوار خاتمه یافته: دایره 0.2-1.5

من.کشش جداکننده قابل تنظیم است.

jکشش الکترود کاتد و آند: اتخاذ روش جاذب خلاء

ک.دقت سیم پیچ:خطای جداکننده و آند، آند و کاتد کمتر از± 0.5 میلی متر;(طول الکترود کمتر از 500 میلی متر).

PS: عرض خطای الکترود <±0.1 میلی متر؛

الکترود'س"اس”خطای خمش <±0.2 میلی متر / 500 میلی متر؛

خطای توریفرم جداکننده<±0.2 میلی متر

لظرفیت تجهیزات:6 پی پی ام;(طول الکترود<800mm).

مترFTY> 98٪
