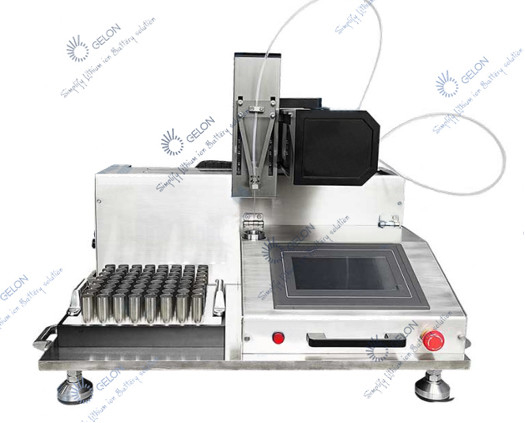

تجهیزات مونتاژ باتری لیتیومی فرآیند پر کردن الکترولیت 4680 18650

تجهیزات مونتاژ باتری لیتیومی فرآیند پر کردن الکترولیت 4680 18650

من .پیکربندی سیستم

1. یک قاب، ساخته شده از فولاد ضد زنگ و آلیاژ آلومینیوم.

2. دستگاه بالابر اتوماتیک دارای 2 ایستگاه کار، از جمله یک دستگاه بالابر فنری کنترل پنوماتیک است.

3. 2 مجموعه سر تزریق مایع خلاء، ظروف SS316 و ساختار شیر قطع کننده دوبل بالابر پنوماتیک

4. 2 پمپ اندازه گیری دقیق (مدل: E2a-d20i) پمپ پیستونی که توسط موتور پله ای و شیر دوار سرامیکی دقیق هدایت می شود.حجم تزریق می تواند به 20 میلی لیتر (23.5 گرم) برسد.(به داده های پمپ مراجعه کنید)

5. مونتاژ شیر کنترل پنوماتیک، ماژول شیر کنترل پنوماتیک SMC

6. کنترلر PLC، صفحه نمایش لمسی رنگی

7. تمام لوله های مایع از پلاستیک PFA هستند

II.اتصال سیستم

این دستگاه برای استفاده در جعبه دستکش ارائه شده توسط مشتری طراحی شده است.بدنه اصلی دستگاه شامل قاب، سر تزریق مایع، سیستم موقعیت یابی خودکار، پمپ اندازه گیری و غیره در جعبه دستکش قرار می گیرد.

عناصر کنترلی دستگاه خارج از جعبه دستکش قرار می گیرند.شامل جعبه کنترل، مجموعه شیر کنترل پنوماتیک و ... بدنه اصلی دستگاه و المنت کنترل توسط لوله های هوا و کابل ها به هم متصل می شوند.این لوله ها و کابل ها از طریق فضای رزرو شده در جعبه دستکش متصل می شوند.

منبع خلاء و هوای فشرده باید توسط مشتری ارائه شود.

خطوط لوله عبوری از جعبه دستکش: 1 لوله ورودی هوای عمومی، 1 لوله اگزوز عمومی، 1 لوله خلاء و 1 لوله هوای تحت فشار (در صورت نیاز به فشار).پمپ تزریق مایع را می توان داخل یا خارج از جعبه دستکش قرار داد.جعبه کنترل خارج از جعبه دستکش قرار می گیرد.

III.مراحل کار

1. 2 باتری را به صورت دستی روی 2 سینی موقعیت یابی قرار دهید.

2. کلید استارت (سوئیچ پا) را فشار دهید و باتری خواهد شد

به طور خودکار پایین می آید

--- به قسمت پایین سر تزریق مایع ترجمه کنید

--- صعود

--- خازن و سر تزریق مایع را آب بندی کنید

--- فرآیند تزریق خودکار مایع

--- پس از اتمام تزریق مایع، باتری پایین می آید

--- به موقعیت اصلی ترجمه کنید

--- صعود؛

3. به ترتیب 2 باتری را به صورت دستی بردارید.

4. 2 باتری جدید را برای تزریق مایع بعدی قرار دهید.

VI.اصل تزریق مایع

باتری با سر تزریق مایع مهر و موم شده است و یک بار شروع به جارو کشیدن داخل سر تزریق مایع و خازن می کند.پس از اتمام استخراج خلاء، دریچه پاپت در سر تزریق مایع پایین می آید تا کانال بین سر تزریق مایع و باتری را ببندد و خلاء را در شیر تزریق مایع آزاد می کند.در این زمان، فضای داخلی مخزن حالت خلاء بالایی را حفظ می کند.پمپ تزریق مایع به طور کمی الکترولیت را با بستن نازل تزریق مایع به شیر تزریق مایع تزریق می کند.شیر پاپت را باز کنید تا الکترولیت به باتری مکش شود.

بسته به درجه خلاء و چگالی داخلی باتری، چندین روش جاروبرقی و مکش مایع را می توان تنظیم کرد تا سر تزریق مایع را دوباره جاروبرقی بکشد، از جو عبور کند یا فشار را تا زمانی که تمام الکترولیت به باتری تزریق شود حفظ کند.مدت زمان را می توان با توجه به نیاز زمان خیس شدن باتری تعیین کرد.هوای باتری تخلیه می شود و الکترولیت به طور کامل در سلول خازن جذب می شود.

V. پارامترها

1. حجم تزریق مایع: 0-20 میلی لیتر، دقت ± 1٪

2. مشخصات باتری: 21700 / 26650 / 32650.

3. سرعت ظرفیت: با توجه به روش معمولی تزریق مایع، PPM = 2pc

4. منبع تغذیه: 220 ولت AC

5. تامین هوا: 75 PSI

6. وکیوم: توسط مشتری ارائه می شود

7. تامین گاز تحت فشار: توسط مشتری ارائه می شود
