جزئیات محصول:
|
| درجه خلاء: | -0.098 مگاپاسکال | ساختار: | نوع تک بازو |
|---|---|---|---|
| سرعت چرخش r/min: | 0 تا 51 دور در دقیقه | شفت آهسته: | 2 شفت با همزن تیپ Twist |
| شفت سریع: | شفت دوگانه سریع با دو مجموعه دیسک پراکندگی Φ50 | ارتفاع بالابری: | 210 میلی متر |
| برق: | AC: 3 فاز * 380 ولت، 50 هرتز | بعد، ابعاد، اندازه: | L1350*W800*H1550(mm) |
| وزن: | حدود 570 کیلوگرم | حالت بلند کردن: | بالابر موتوری کشتی ریلی راهنمای لاینر |

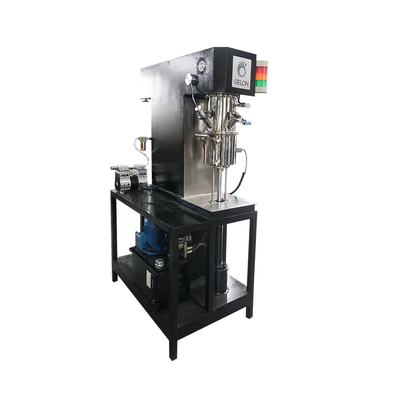

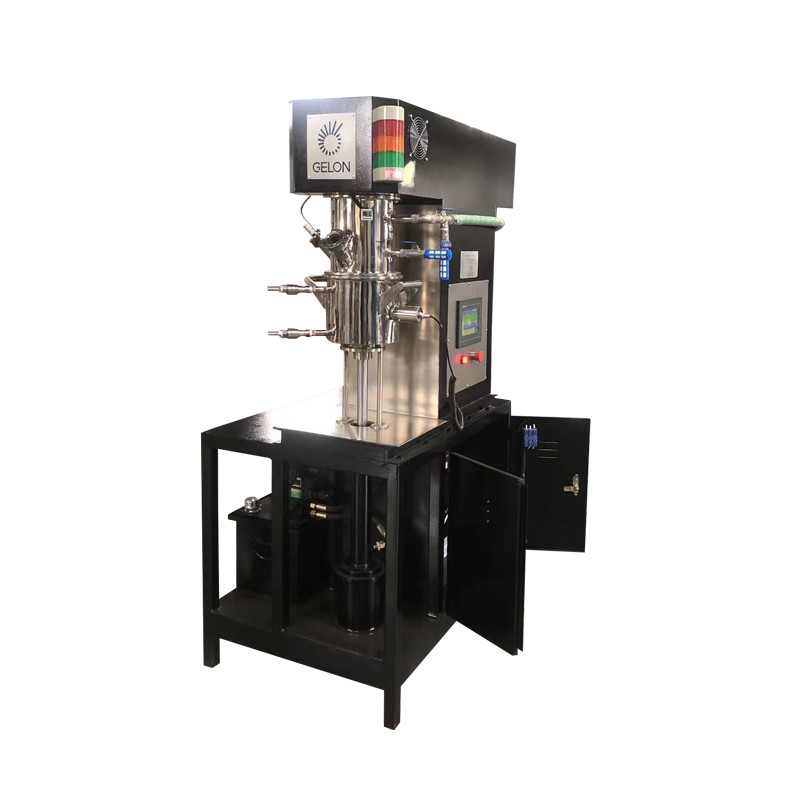

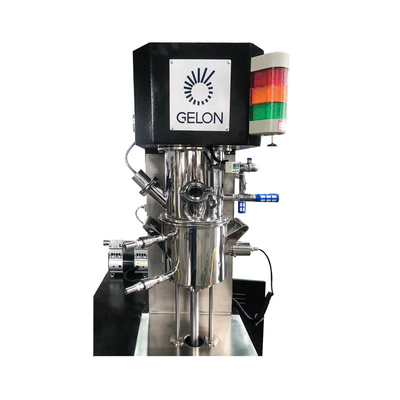

GN-PM-5L DOUBLE PLANETARY MIXER
1.خلاصه:
میکسر قدرت پراکنده سیاره ای دوگانه ما تئوری های مخلوط کن سیاره ای دوگانه سنتی و میکسر پراکنده پر سرعت را برای ایجاد یک ماشین جدید و کارآمد ترکیب کرده است که در حال حاضر به طور گسترده در زمینه های انرژی جدید استفاده می شود.
با توجه به ویژگی سلول‌های قدرت لیتیوم-یون و ظرفیت الکترونیک، ما ماشین‌آلات تقویت‌شده جدیدی را برای ساخت دوغاب الکترود مثبت و منفی لیتیوم با توان لیتیوم با سرعت‌های چرخش بالا و بزرگ‌تر ایجاد کردیم. گشتاوردر طول طراحی، شرکت ما به طور کامل عواملی مانند سرعت چرخشی همزن ها، قدرت اختلاط، سرعت پراکندگی خطی، مقاومت دوغاب با ویسکوزیته بالا کاهش یافته توسط شکل همزن چرخشی معقول و توزیع شدت تلاطم در داخل ظرف را در نظر گرفت تا کارایی و کارایی بیشتری ایجاد کند. میکسر دوگانه سیاره ای پایدارتر و همزن های پیچشی تقویت شده می توانند با دوغاب باتری با ویسکوزیته بالا مقابله کنند.کاراکترهای همزن برای پاور میکسر این است که - چرخش و چرخش همزن پیچشی در جهت عقربه های ساعت است - در حالی که چرخش برای پراکندگی با سرعت بالا خلاف جهت عقربه های ساعت است، که سرعت آن قابل تنظیم است تا مواد به طور پیچیده تحت برش، ورز دادن و پراکندگی حرکت کنند، و به طور موثر همه مرده ها را از بین می برد. پدیده نقطه و صعود در حین اختلاط.سه مجموعه مهر و موم مکانیکی، همراه با آب بندی نرم و بی صدا برای اطمینان از عملکرد قابل اعتماد مهر و موم.در کنترل دمای مواد، با تکنولوژی منحصر به فرد ترموسکوپ - قاب سیاره ای و میله ترموسکوپ برای چرخش استفاده می شود.سنسورهای اندازه‌گیری دما Pt100 تماس مستقیم با مواد دارند، دقت اندازه‌گیری دما را بسیار افزایش می‌دهند، پاسخ بسیار سریع‌تر است، خطا تنها به 0.2 ± ℃ کاهش می‌یابد.
این دستگاه از پایه، تیر متقاطع، ستون عمودی، پوشش آب بندی، کشتی، سیستم انتقال و سیستم کنترل الکترونیکی تشکیل شده است.
2. پیکربندی فنی اصلی
| خیر | نام | مدل و مشخصات | محل مبدا |
| 1 | کند کننده | BLD11-23-1.5kW-4P | جیانگگلانگ |
| 2 | موتور | سرعت کم 1.5Kw-4P،1 واحد؛ سرعت بالا 1.5Kw-2P،1 واحد | WANNAN |
| 3 | جعبه دنده توربو فلزی آلیاژ آلومینیوم | NMRV040-F1-15 (4P-0.25KW) (با موتور) | LITIAN |
| 4 | اینورتر فرکانس | 1.5Kw×1 واحد؛ 1.5Kw×1 واحد | Danfoss-DENMARK |
| 5 | ترموکوپل | Pt100 (اندازه گیری دما با دقت بالا) | HTC |
| 6 | یاتاقان | طبق نقاشی | FAG |
| 7 | مهر و موم روغن اسکلت | مهر و موم روغن اسکلت لاستیک فلورین | NOK |
| 8 | جزء الکتریکی | قطعات الکتریکی کم ولتاژ | زیمنس |
| 9 | شیر فلکه | طبق نقاشی | انیس |
| 10 | مهر و موم مکانیکی | دو مجموعه آب بندی مکانیکی | ژاپن |
| 11 | دنده |
درمان سخت شدن برای سطح چرخ دنده، زمین دقیق پایان، با انتقال چرخ دنده مارپیچ |
سانلونگ |
| 12 | گریس روانکاری | گریس مخصوص بلبرینگ پرسرعت 400 درجه | "بهترین" برند |
3.پارامتر فنی اصلی
| 1 | درجه خلاء | -0.098 مگاپاسکال |
| 2 | ساختار | نوع تک بازو |
| 3 | سرعت چرخش r/min |
چرخش: 0 تا 51 r/min، چرخش: 0 تا 102r/min (تبدیل فرکانس 0 تا 50 هرتز)؛ سرعت بالا: 0 تا 8800r/min (تبدیل فرکانس 0 تا 70 هرتز)؛ |
| 4 | شفت آهسته | 2 شفت با همزن پیچشی |
| 5 | شفت سریع | شفت دوگانه سریع با دو مجموعه دیسک پراکندگی Φ50 |
| 6 | حالت بلند کردن | بالابر موتوری کشتی ریلی راهنمای لاینر |
| 7 | ارتفاع بالابری | 210 میلی متر |
| 8 | محل کشتی | چهار تکه صفحه موقعیت منحنی شکل در جلو و عقب برای ثابت وجود دارد، با ساختار لبه محدب، برای اطمینان از موقعیت مرکزی |
| 9 | سر و صدا | اندازه گیری خارج از 1M از تجهیزات، نویز ≤80dB |
| 10 | حالت اندازه گیری دما | سر تست دما مواد را لمس می کند، 1/3 دور از کف کشتی، حرکت چرخشی، دستگاه انتقال الکتریکی مجموعه های داخلی |
| 11 | برق | AC: 3 فاز * 380 ولت، 50 هرتز |
| 12 | بعد، ابعاد، اندازه | L1350W800H1550(mm)؛ |
| 13 | وزن | وزن 570 کیلوگرم |
4. کشتی
سطح داخلی و خارجی پس از آن با پولیش اتوماتیک به خوبی جلا می شود
کشتی پردازش شدهبدنه و کف کشتی مجهز به کانال های دایره ای خنک کننده آب است.صفحه راهنمای بدن رگ به طور یکپارچه با دیواره ژاکت مطابقت دارد
پردازش تراش.کف ظرف دارای ژاکت و نوارهای مایع راهنما است.ورودی و خروجی خنک کننده آب DN25 با کانکتور سریع 2 مجموعه، خروجی DN50 شیر توپی 1 مجموعه، بدنه بشکه با 1 مجموعه، بازوی قفل 2 مجموعه.
آ،ساختار کشتی
| 1 | ابعاد (قطر داخلی بر حسب ارتفاع داخلی) | Φ250×160mm |
| 2 | ظرفیت طراحی (L) | 7.85 لیتر |
| 3 | فشار طراحی (MPa) | داخل کشتی -0.098Mpa، ژاکت 0.4Mpa؛ |
| 4 | دمای طراحی (°C) | -10 تا 200 |
| 5 | مواد اصلی | فولاد ضد زنگ 304 |
| 6 | ضخامت پوسته (میلی متر) | پوسته داخلیδ4mm (ضخامت اندازه گیری واقعی پس از ماشینکاری)، ژاکتδ3mm. |
| 7 | حالت تنظیم دما | ژاکت خنک کننده آب، اندازه نازل ورودی و خروجی: DN15 |
| 8 | حالت تخلیه | شیر توپی DN20 |
| 9 | حالت متحرک | با دست حمل می شود |
| 10 | تعداد | 1 عدد |
B، کشتی بالا و پایین
| 1 | قدرت بالابر کشتی: 0.25 وات |
| 2 | راهنمای بالابر ریل راهنمای آستر است: 2 عدد، 20x400 با کشویی دوتایی. |
C، وضعیت بدن کشتی ثابت است
| 1 | براکت بالابر کشتی دارای چهار فیکسچر موقعیت است که پس از قرار گرفتن در جای خود ثابت می شود. |
5. نازل کشتی
| s/n | استفاده | مشخصات | تعداد | یادداشت |
| 1 | نازل پرکننده پودر | DN60 | 1 | پورت پرکن DN60 |
| 2 | شیشه دید | DN50 | 2 | شیشه دید LED |
| 3 | وکیوم | DN10 | 1 | نوع باز کردن سریع |
| 4 | تهویه | DN10 | 1 | نوع باز کردن سریع |
| 5 | وکیوم متر | M14×1.5 | 1 | وکیوم متر |
6. مواد اصلی
| s/n | نام | مواد | s/n | نام | مواد | |
| 1 | بشکه بالایی | 304 | 4 | شفت اختلاط، شفت پراکنده | 321 | |
| 2 | بشکه پایین | 304 | 5 | تیغه اختلاط، تیغه پراکنده | 316 | |
| 3 | ژاکت | 304 | 6 | قاب، زیرزمین | Q235 |
7. شفت و تیغه مخلوط کردن
| 1 | همزن قاب پیچشی: 2 مجموعه، سرعت چرخش: 0-102 دور در دقیقه، همزن برای شکل دادن به یک کامل، چهار محور اتصال، CNC پس از پرداخت به آینه Ra0.025 ساخته می شود. |
| 2 | شفت پراکنده: 2 مجموعه، سرعت چرخش: 0-8800 دور در دقیقه، بلبرینگ آلمانی: FAG، پذیرفتن مهر و موم پازل، 2 عدد دیسک Φ50 در هر شفت، سرعت خطی: 0-23 متر بر ثانیه. |
| 3 | شفت و همزن: سطح جلا داده شده است، دیسک ها به صورت G6.3 رفتار متعادلی دارند. فاصله بین همزن و کف بشکه 2-3 میلی متر است، فاصله بین همزن و دیواره ظرف 2-3 میلی متر است، فاصله بین دو همزن 2-3 میلی متر است |
| 4 | مهر و موم شفت: ساختار مهر و موم مکانیکی |
| 5 | کابینت سیاره ای: با استفاده از انتقال چرخ دنده مارپیچ، کمربند سنکرون از برند ایالات متحده گیتس ساخته شده است. |
|
نکته: 1، سیلندر روغن قفل ایمنی ویژه را تنظیم کنید، از افتادن کشتی برای حفظ خلاء جلوگیری کنید. 2، کل زیرزمین را به عنوان برچیده شده تنظیم کنید، تعمیر و جایگزینی تسمه سنکرون آسان است |
|
8. سیستم خلاء (به طور خودکار)
| 1 | نمایشگر، شیر توپی |
| 2 | مهر و موم مکانیکی شفت: فلز آلیاژی |
| 3 | مخزن بالا و پایین مهر و موم EPDM است، موقعیت استاتیک مهر و موم EPDM O شکل است، درجه خلاء می تواند به -0.098MPa (بدون پمپ خلاء) برسد. |

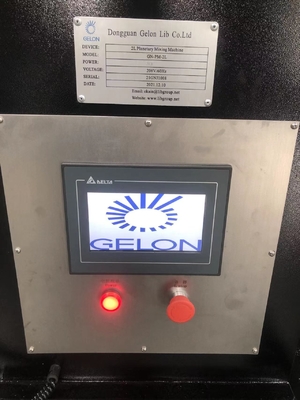

9. قطعات الکتریکی
| S/N |
کابینت برقی 1 عدد: l یک مجموعه کنترل در حال پخش پراکنده با سرعت بالا (از جمله شروع / توقف، افزایش سرعت / کاهش سرعت). l یک مجموعه از سیستم تست سرعت پراکنده، یک سرعت سنج. l یک مجموعه از سیستم کنترل اختلاط انقلاب (شامل استارت/توقف، افزایش سرعت/کاهش سرعت). l یک مجموعه از سیستم تست سرعت چرخش، یک سرعت سنج. l یک مجموعه از سیستم تست دما؛ l ماشین حساب زمان اجرا، دکمه معتبر/نامعتبر برای زمان، 1 عدد در هر l یک مجموعه دکمه کنترل پمپ خلاء (شامل شروع / توقف)؛ l یک مجموعه دکمه نور نقطه ای (شامل شروع/توقف) l دکمه اضطراری، 1 عدد؛ چراغ نشانگر پاور، 1 عدد، خطا 1 عدد |
| تذکر دهید |
1، ولتاژ برق 380 ولت / 50 هرتز / 3 فاز، ولتاژ الکتریکی کنترل 24 ولت. 2، کانکتور، سوئیچ هوا، شکن و غیره Seimes هستند. 3، رله میانی: IDEC ژاپن 4، موتور با سرعت کم، موتور با سرعت بالا VFD شروع می شود. 5، تمام اجزای دستگاه مانند: موتور، سلف، شیر برقی، درجه حفاظت سوئیچ محدود کمتر از IP54 نیست. |
10. سیستم قفل بین ایمنی
| 1 | با فشار دادن دکمه اضطراری دستگاه متوقف می شود، که نمی توان هیچ عملیاتی را ادامه داد |
| 2 | شفت پراکنده پس از بالا آمدن ظرف می چرخد |
| 3 | شفت پراکنده پس از پایین آمدن کشتی متوقف می شود |
| 4 | هنگامی که جریان الکتریکی بیش از محدوده باشد، متوقف می شود |
| 5 | میکسر، کابینت برقی و تابلوی کنترل باید دارای اتصال به زمین باشند |
11.قطعات یدکی
| s/n | نام | مشخصات | مواد | تعداد | تذکر دهید |
| 1 | مهر و موم کشتی | مهر و موم T شکل L=650 | EPDM | 1 |
