جزئیات محصول:
|
| نام محصول: | تجهیزات ساخت باتری استوانه ای 18650 21700 | زبانه آند: | 3 ~ 5 میلی متر عرض، 20 ~ 70 میلی متر طول |
|---|---|---|---|
| نوار آند: | 6 ~ 20 میلی متر عرض، 10 ~ 80 میلی متر طول | خوراک کاتد: | 10 ~ 80 میلی متر W , 200 ~ 800 میلی متر L |
| زبانه کاتد: | 3 ~ 5 میلی متر عرض، 20 ~ 70 میلی متر طول | نوار کاتد: | 6 ~ 20 میلی متر عرض، 10 ~ 80 میلی متر طول |
| ماده OD: | 200 تا 400 میلی متر | تغذیه آند: | 10 ~ 80 میلی متر W , 200 ~ 800 mm L |

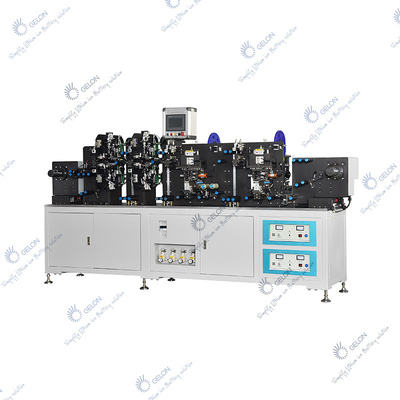

دستگاه جوش سیم پیچی ورق الکترود باتری لیتیوم یون 18650 21700 تجهیزات ساخت باتری استوانه ای
من.معرفی
این تجهیزات یک تجهیزات تولید ویژه برای ساخت الکترود باتری استوانه ای است.کل فرآیند تولید یک تجهیزات تمام اتوماتیک است که مواد رول الکترود را بر روی شفت سیم پیچ آویزان می کند، زبانه ها را به طور خودکار می فرستد، زبانه ها را جوش می دهد، نوار محافظ چسبانده و به طور خودکار الکترود تمام شده را تکه تکه می کند و سپس وارد نیمه اتوماتیک می شود. سیم پیچ یا ماشین سیم پیچ اتوماتیک.
II.مشخصات
الف. مواد
مواد تغذیه:
| مورد |
عرض میلی متر |
طول/واحد میلی متر |
متریال OD میلی متر |
شناسه مواد
|
| آند | 10 تا 80 | 200 تا 800 | Φ300 | 3 اینچ |
| زبانه آند | 3 تا 5 | 20 تا 70 | φ400 | 80 میلی متر |
| نوار آند | 6-20 | 10 تا 80 | φ200 | 3 اینچ |
| کاتد | 10 تا 80 | 200 تا 800 | Φ300 | 3 اینچ |
| زبانه کاتد | 3 تا 5 | 20 تا 70 | φ400 | 80 میلی متر |
| نوار کاتد | 6-20 | 10 تا 80 | φ200 | 3 اینچ |
اندازه B.Tab / دقت چسباندن:
ب.1.دقت طول تب: ± 0.3 میلی متر،
زبانه در دقت جهت الکترود: ± 0.5 میلی متر
موقعیت فشار دادن زبانه های آند: 7 * 10 میلی متر
ب.2.طول نوار و دقت موقعیت: ± 0.5mm، Tab در معرض است
6 تا 30 میلی متر
III ساختار تجهیزات:
آ.رول الکترود باز کردن، کنترل کشویی بالا و پایین سیلندر کشش باز کردن، تنظیم خودکار سرعت باز شدن پیچ.
ددستگاه جوش آلتراسونیک Al Tab، Ni Tab یا Cu Tab وظیفه تشخیص وجود نشتی فویل در سطح پایین الکترود را قبل از جوشکاری دارد تا از تاثیر جوشکاری به ناحیه پوشش داده شده بر اثر جوش جلوگیری شود.
ه . زبانه پس از جوشکاری دستگاه بازرسی جوش وجود ندارد .
f.دستگاه کشش طول ثابت، دستگاه تصحیح انحراف بافر
g. مکانیزم چسبندگی چسب، با دستگاه تصحیح انحراف.یک گروه از الکترودهای کاتد و آند به هم چسبانده می شوند (دو لایه چسب).موقعیت مکانیزم باز کردن نوار قابل تنظیم است و تعویض نوار راحت و سریع است.
ساعتمکانیسم پیچیدن به عقب حالت برش پیش فرض دستگاه است.در صورت نیاز به سیم پیچی، باید جداگانه سفارش داده شود.
شرح ساختار کل دستگاه:
① قاب از پروفیل های فولادی جوش داده شده است و تحت درمان پیری قرار گرفته است.تخته دیواری از صفحات فولادی مرغوب ساخته شده و از دو طرف آسیاب می شود.دارای صافی بالا و استحکام ساختاری خوبی برای اطمینان از دقت عملیات است.
② غلتک راهنما: سطح آلیاژ آلومینیوم در معرض عملیات اکسیداسیون فوق العاده سخت است که دارای سختی سطح بالایی است و پوشیدن آن آسان نیست.
③ سخت افزار و سیم کشی به بلوک های عملکردی تقسیم می شوند، جریان قوی و ضعیف از هم جدا می شوند و اضافه بار اتصال کوتاه، نشت و سایر عملکردهای حفاظتی ارائه می شود.
④ کل دستگاه مطابق با ارگونومی است، طرح رابط صفحه لمسی معقول است، پارامترها قابل تنظیم هستند و وضعیت عملکرد را می توان به صورت پویا نمایش داد.در صورت خرابی، می توان آن را به صورت پویا نمایش داد و اعلان های اطلاعاتی را روی صفحه لمسی ارائه داد و عملکرد شمارش دقیق تولید را دارد.
⑤ مجهز به عملکرد زنگ فوتوالکتریک؛
⑥ تجهیزات دارای امکانات حفاظت ایمنی موثر مانند پوشش محافظ و توقف اضطراری است.
VI.نصب و راه اندازی تجهیزات
آ.فشار هوا: 0.5-0.7mpa، جریان هوا: 100 لیتر در دقیقه
بمنبع تغذیه: 220 ولت 50 هرتز قدرت: 4.0 کیلووات
جدمای کار: - 20 ° ~ + 45 °
درطوبت نسبی: ≥50%
ه.رنگ: خاکستری (یا مشخص شده توسط مشتری)
f.ابعاد کلی: 1800 * 1200 * 1700 میلی متر
g.وزن: حدود 1.6 تن
V. پارامترهای فنی
1 گروه برای یکدیگر، طول الکترود: 400 میلی متر)
بتراز سیم پیچ: ± 0.5 میلی متر؛دقت موقعیت برش: ± 0.5 میلی متر
جنرخ تجهیز تجهیزات: ≥ 95% (به استثنای دلیل ورودی
مواد)؛میزان صلاحیت ≥ 98٪
دکاتد و آند هر دو مجهز به دستگاه جوش Kepu هستند.
و اندازه منطقه جوش سفارشی می شود.
VI.الزامات مواد اولیه:
الکترود:
Tab
1. تحمل عرض برش: ± 0.1 میلی متر
2. خطای شکل S کمتر از 0.2mm/500mm است.
نوار
تحمل عرض برش: ± 0.2 میلی متر
