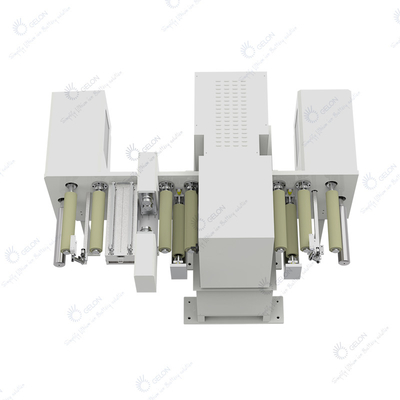

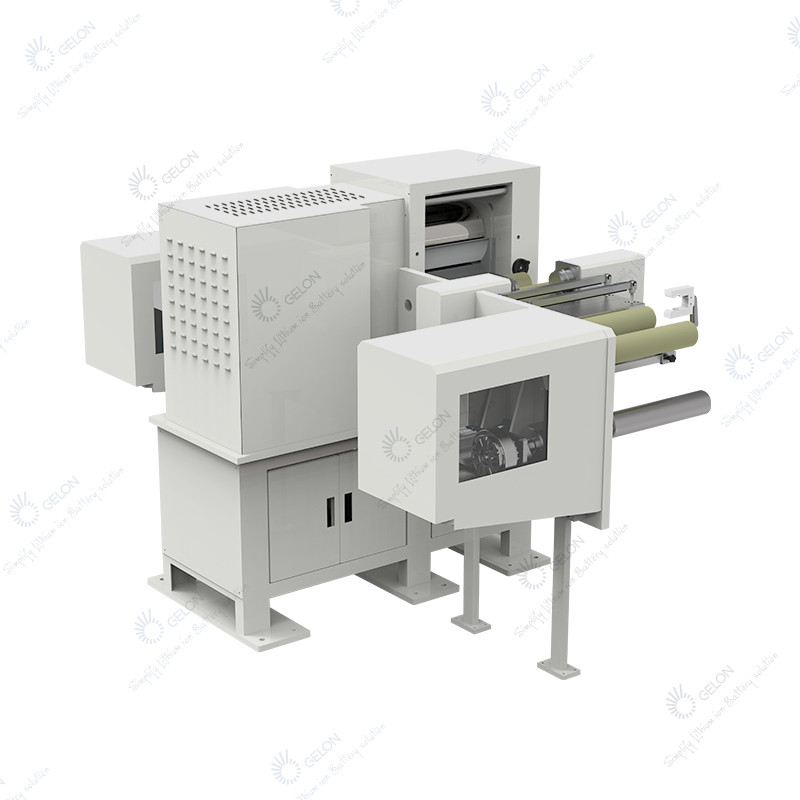

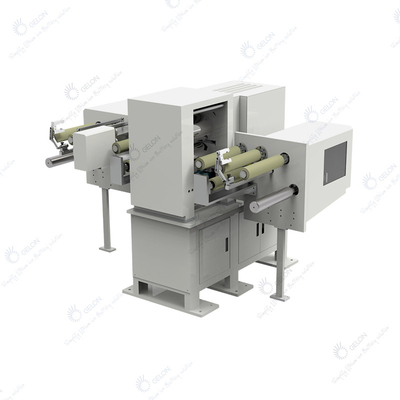

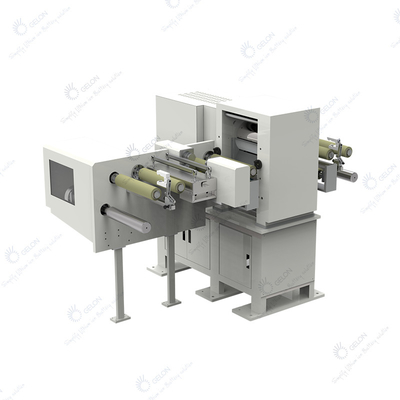

سازنده دستگاه کلندرینگ باتری لیتیومی Roll To Roll Winding And Rewind

سازنده دستگاه کلندرینگ باتری لیتیومی Roll To Roll Winding And Rewind

مقدمه

تقویم تجهیزات اصلی در خط تولید پرس الکترود است.از زیر بشکهای فولادی ریخته گری، رول ها، کاهنده موتور فرکانس متغیر، سیستم تنظیم شکاف، سیستم کنترل الکتریکی، صفحه محافظ تغذیه و مکانیسم تمیز کردن سطح رول تشکیل شده است.

عملکرد اصلی فشار دادن الکترود برای رسیدن به چگالی مناسب توسط غلتک و برآورده کردن الزامات ضخامت با توجه به الکترود است.

.

II.پیکربندی و پارامترهای تجهیزات:

اندازه رول: ∮ 210x330mm (قطر × عرض)

حالت عملیات: عملکرد مداوم

سرعت دستگاه: 5 متر در دقیقه

نوع جنس: الکترود

ظاهر: خاکستری

1. اصلی بدن:

عملکرد اصلی: فشار دادن الکترود به ضخامت خاصی می رسد

مشخصات غلتک: ∮ 210x330mm (قطر * عرض)

جنس غلتک: غلتک فولادی آلیاژی سری 9Cr3Mo

سختی سطح غلتک: بالاتر از hrc66

عمق سخت شدن غلتک: ≥ 8 میلی متر

روکش کروم: 0.08-0.12 میلی متر

زبری سطح غلتک: Ra ≤ 0.4

تنظیم شکاف غلتکی: تنظیم دستی

محدوده تنظیم شکاف غلتکی: 0 ~ 2.0 میلی متر

حداکثر فشار کاری: 80T

رنگ تجهیزات: خاکستری

حالت گرمایش غلتکی: (اختیاری)

سیستم گرمایش کنترل حلقه بسته: متشکل از کنترل کننده دما، رله حالت جامد و ترموکوپل نوع K.

قدرت گرمایش: 1.6 کیلووات * 2 (1 عدد / غلتک بالا و پایین)

2. باز شدن

شفت باز کردن: شافت باد با دریچه کنترل، مجهز به تفنگ باد

مشخصات: ∮3 اینچ * 350 میلی متر

کنترل کشش الکترود: ترمز مغناطیسی

کنترل راهنما: راهنمای بلبرینگ خطی

3. پیرایش

عملکرد: برای بریدن فویل بدون پوشش در دو طرف الکترود، کاهش چین خوردگی الکترود ناشی از شکل‌پذیری ناسازگار در حین نورد، و کاهش نرخ ضایعات ناشی از شکستگی تسمه الکترود استفاده می‌شود.

اصل: تیغه برش بالایی به صورت دستی تغذیه و پشتیبانی می شود و تیغه های برش چپ و راست به طور جداگانه کنترل می شوند.

درایو: موتور تبدیل فرکانس محور برش پایینی را به گونه ای هدایت می کند که با سرعت نورد سازگار باشد

4.Rewinding

عملکرد: سیم پیچی مواد الکترود نورد شده روی سنبه

شفت سیم پیچ: با شیر کنترل، شفت باد با تفنگ باد

مشخصات: ∮3 اینچ * 350 میلی متر

کنترل کشش الکترود: ترمز مغناطیسی

کنترل راهنما: راهنمای بلبرینگ خطی

درایو: محور سیم پیچ از طریق کاهنده موتور و کلاچ مغناطیسی
