جزئیات محصول:
|
| طول: | 80-200 میلی متر، شامل زبانه | عرض: | 50-150 میلی متر، شامل جیب هوا |
|---|---|---|---|
| ابعاد L x Wx H: | 550x440x750mm (حداکثر ارتفاع پس از باز شدن) | زمان چرخه: | 0-3 بار قابل تنظیم است |
| سکته مغزی باز کردن: | 250 میلی متر | زمان پمپاژ: | 0-60 دقیقه قابل تنظیم است |
| زمان ایستادن: | 0.1-99S قابل تنظیم است | قطر داخلی لوله خلاء: | 25 میلی متر، خلاء: 63³/H (63 متر مکعب/H) |
| درجه خلاء جعبه استاتیک: | ≤0.095Mpa (برای اطمینان از ≤0.090Mpa خلاء به مدت 1 دقیقه نگه داشته می شود) | ||
| برجسته کردن: | محفظه خلاء مونتاژ باتری کیسه ای,جعبه ایستاده مونتاژ باتری کیسه ای سلولی |
||

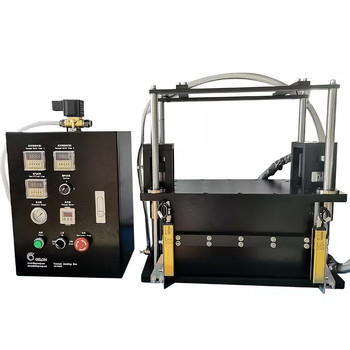

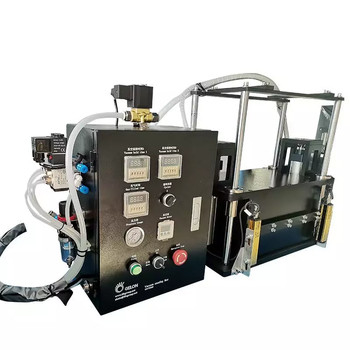

کیسه سلول باتری خط مونتاژ جعبه ایستاده وکیوم محفظه استراحت
من.نمای کلی عملکردی
این تجهیزات از حفره بالایی استفاده می کند تا بر روی صفحه زیرین فشار وارد کند تا یک حفره بسته تشکیل شود (زمان قابل تنظیم است) بدون باز کردن حفره و سپس استخراج هوای ثانویه را انجام می دهد تا فشار منفی 70-KPa ایجاد کند و برای مدت زمان متوقف شود. زمان (زمان را می توان تنظیم کرد)، و سپس از همین عمل برای خلاء سوم استفاده کنید تا به فشار منفی 95-KPa برسد، به طوری که هوا در سلول حذف شود.دو روش جاروبرقی ذوزنقه ای برای جلوگیری از پمپاژ مقدار زیادی الکترولیت و در همان زمان است.اجازه دهید الکترولیت کاملاً نفوذ کند.
IIپارامترهای فنی
0. طول: (80-200 میلی متر، شامل زبانه)، عرض: (50-150 میلی متر، شامل جیب هوا)،
| خیر | نام | مشخصات |
| 1 | حفره داخلی | 360L×280W×350H MM |
| 2 | اندازه جعبه برقی | 300L×200W×400H MM |
| 3 | نرخ صلاحیت محصول | ≥99.5% |
| 4 | ظرفیت |
بستگی به وضعیت خلاء (مربوط به فرآیند مشتری) |
| 5 | وزن | 87 کیلوگرم |
| 6 | میزان خرابی عملیات تجهیزات | ≤2% در سال |
| 7 | میزان استفاده از تجهیزات | 98% |
| 8 | ورودی برق | AC220V 50HZ |
| 9 | منبع هوای ورودی | 0.6Mpa-0.8Mpa |
| 10 | قطر بیرونی لوله خلاء | Φ26 میلی متر |
| 11 | قطر لوله منبع هوا | Φ8MM |
| 12 | رطوبت نسبی | 20 تا 90 درصد RH |
| 13 | دمای محیط | 10 تا 40 درجه سانتیگراد |
| 14 | قدرت | 1.0 کیلووات |
عملکرد پردازش IV:
4.1 برای سیلندرهای دو طرفه، اطمینان حاصل کنید که ارتفاع کل پس از باز کردن درب کمتر از 750 میلی متر باشد.
4.2 این دستگاه طراحی جداگانه جعبه میزبان و کنترل را اتخاذ می کند، به طوری که دستگاه می تواند در جعبه دستکش استفاده شود و همچنین می تواند روی خط مونتاژ قرار گیرد.
4.3 می توان آن را برای باتری های محصول با مشخصات مختلف اعمال کرد و تنظیم ساده و راحت است.
4.4 حفره بالایی توسط یک استوانه هدایت می شود و توسط چهار آستین خطی هدایت می شود که می تواند به طور انعطاف پذیر بالا و پایین حرکت کند و راهنمایی برای اطمینان از الزامات سفتی محصول دقیق است.
4.5 این دستگاه برای رسیدن به زمان تنظیم شده از یک گیج خلاء استفاده می کند.
4.6 اندازه کوچک، می تواند فضا را ذخیره کند.وزن سبک، حمل آسانمی توان از کنترل الکتریکی برای عملکرد خودکار هنگام حرکت استفاده کرد.
4.7 درجه خلاء استاتیک -30~-95kpa، سفتی کابینت استاتیک: افت فشار 5kpa زمان> 1min.
4.8 زمان ایستادن جعبه ایستاده، درجه خلاء، تعداد دفعات پمپاژ خلاء و زمان نگهداری را می توان آزادانه تنظیم کرد.
V. امنیت
دارای کاور محافظ ایمنی است، به طوری که قطعات متحرک داخل درپوش محافظ قرار می گیرند و برای اطمینان از ایمنی شخصی هنگام قرار دادن باتری، از دکمه دوتایی برای راه اندازی باتری استفاده می شود.
VI.ایمنی، محیط زیست و سایر الزامات
1. سر و صدای تولید شده توسط عملکرد عادی تجهیزات ≤70db است (در فاصله 1 متری از تجهیزات تشخیص داده می شود).
2. نیاز باربری در واحد سطح کارخانه: ≤400kg/㎡;
3. در طول کل فرآیند تولید، اطمینان حاصل کنید که سطح سلول عاری از خراش، آسیب، لکه، چین و چروک و الکترولیت است.
4. علائم هشدار ایمنی مختلف را روی قسمت هایی از تجهیزات بچسبانید که ممکن است باعث آسیب شخصی شود.
5. تجهیزات دارای یک رابطه درهم تنیده بین اقدامات جلو و عقب در حالت دستی یا خودکار برای جلوگیری از خطر سوء عملکرد است.
6. تولید و نصب تجهیزاتی مانند آب، برق، گاز و بخار مطابق با استانداردهای ملی و استفاده از ژنراتورهای خلاء ممنوع است.
