جزئیات محصول:
|
| منبع تغذیه: | تک فاز AC220V ± 10% 50Hz | منبع هوا: | 0.5-0.7mpa (زمانی که منبع هوا 0.5MPa است، جریان مورد نیاز 300NL / دقیقه است) |
|---|---|---|---|
| دمای کاری: | 0-55 ℃ | استفاده از محیط: | بدون گاز خورنده یا محیط قابل احتراق، و بدون محیط خشن گرد و غبار |
| بعد، ابعاد، اندازه: | 2850 X 2050 X 1800 میلی متر (سفارشی) | رنگ: | نقره ای (سفارشی) |
| وزن: | حدود 3000 کیلوگرم (≤ 750 کیلوگرم / متر مربع) | قدرت: | 12 کیلو وات |
| سر و صدا: | ≤ 75db (بدون احتساب فن مکش گرد و غبار) | ||
| برجسته کردن: | خط تولید باتری لیتیومی 12 کیلووات,دستگاه سیم پیچ باتری سلول سیلندر,دستگاه سیم پیچ باتری نیمه خودکار |
||

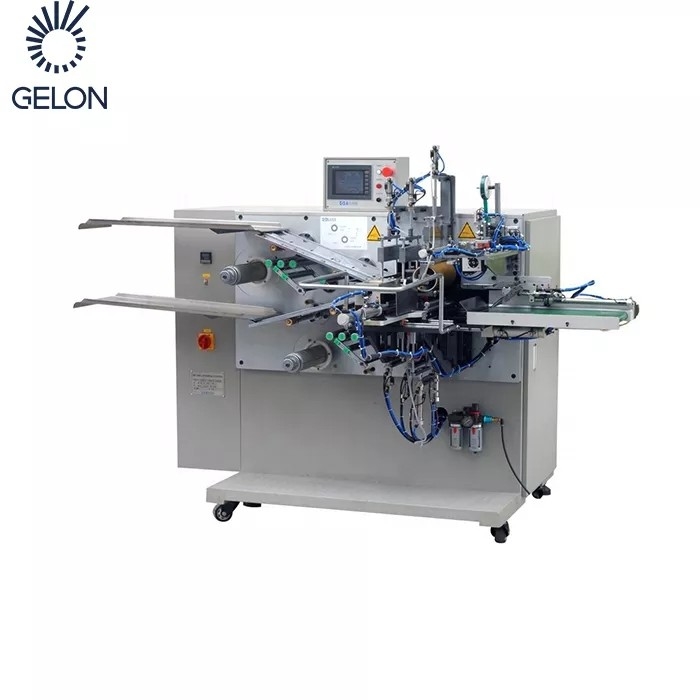

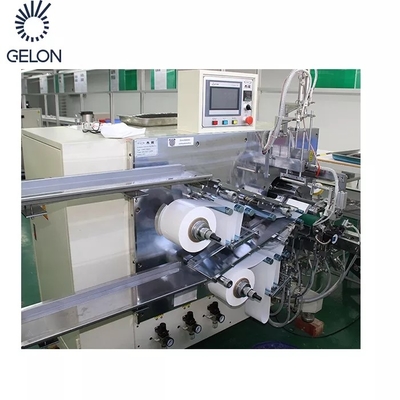

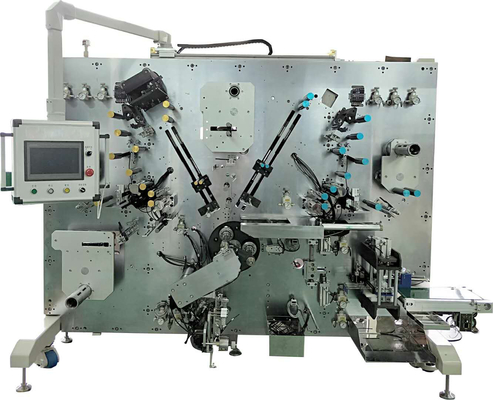

خط تولید باتری لیتیومی سلول سیلندر تجهیزات باتری ژلون دستگاه سیم پیچ خودکار نیمه خودکار
من.معرفی
ویژگی:
1. کنترل کامل بادامک برای کشیدن و هل دادن سوزن و معکوس پذیرفته شده است.تجهیزات پایدار، با راندمان بالا و میزان خرابی کم است.
2. الکترود کنترل اصلاح انحراف سه طرفه را اتخاذ می کند: باز کردن، فرآیند و پیش سیم پیچی برای اطمینان از کیفیت محصول.
این تجهیزات قطعات الکترود مثبت و منفی و دیافراگم های عناصر باتری لیتیوم یونی را در اطراف سلول های باتری پس از عبور از مکانیسم هایی مانند حذف گرد و غبار، کنترل کشش، بازرسی کیفیت، اندازه گیری طول، اصلاح انحراف سفر، حذف الکتریسیته ساکن و غیره می پیچد.پس از اتمام تولید سلول، آزمایش اتصال کوتاه، تخلیه معیوب و انتقال از تسمه نقاله.
II.مشخصات
| غلتک | عرض (میلی متر) | ضخامت (μm) | طول (میلی متر) | حداکثر OD ماده (میلی متر) | شناسه ماده (میلی متر) | |
| کاتد | 1 | 40-70 | 80-180 | 700-1500 | Φ450 | Φ76.2 |
| آند | 1 | 40-70 | 80-180 | 700-1500 | Φ450 | Φ76.2 |
| جدا کننده | 2 | 40-70 | 12-35 | Φ300 | Φ76.2 | |
| نوار بند | 1 | 25-65 | 20-60 | Φ200 | Φ76.2 |
1. روش سیم پیچ:
الف. سیم پیچ 3 موقعیت با 3 سوزن سیم پیچ.
ب. قطر سوزن Ø 3.5 (یا سفارشی (Ø 3.5 - Ø 8.0))
ج. قطر سیم پیچ: Φ 18 - Φ 23 میلی متر (قابل استفاده برای 18650، 21700، و غیره)
D. تعداد زبانه ها: 1-2 برای هر دو کاتد و آند یا همه زبانه ها
E. طول زبانه های در معرض: 8-25 میلی متر
2.دقت سیم پیچی
الف. تراز کاتد و آند: ± 0.3 میلی متر
ب. تراز بین الکترود و جداکننده: ± 0.3 میلی متر
توجه: کاتد و آند به ترتیب 3 بار تصحیح می شوند (تصحیح باز کردن پیچ، تصحیح فرآیند و اصلاح پیش سیم پیچ)
ج. تراز دو لایه جداکننده: ± 0.5 میلی متر
3. ظرفیت سیم پیچ
1. ظرفیت تولید
سرعت تولید: ≥ 20 ppm در طول آند 1200 میلی متر.(21700 سلول)
نرخ بسیج محصول ≥ 95٪
نرخ mobilization = {تولید کل / (زمان راه اندازی - زمان کسر لازم) × سرعت تولید تئوری تجهیزات} × 100٪، زمان کسر ضروری: خرابی ناشی از دلایل غیر تجهیزاتی، مانند زمان آماده سازی تولید برای سوخت گیری و اتصال تسمه.
2. میزان صلاحیت ≥ 98٪
نرخ صلاحیت = تعداد کل محصولات خوب / (کل تولید - کسر لازم) × 100٪ (به جز مواد ضعیف)
لازم است مقدار محصولات معیوب ناشی از عوامل غیر تجهیزاتی مانند اتصال ضعیف نوار، خارج از تحمل طول فویل، زبانه های معیوب و غیره کسر شود.
کشش کاتد و آند: 20N قابل تنظیم (قابل تنظیم)
کشش دیافراگم: 10N قابل تنظیم (قابل تنظیم)
IV.نصب و راه اندازی تجهیزات
1. منبع تغذیه: تک فاز AC220V ± 10% 50Hz
2. منبع هوا: 0.5-0.7mpa (زمانی که منبع هوا 0.5MPa است،
جریان مورد نیاز 300NL در دقیقه است)
3. استفاده از محیط (طبق JISB3502)
A. دمای کار: 0-55 ℃
ب- در اتاق خشک کن نباید گاز خورنده یا محیط قابل احتراق و محیط خشن گرد و غبار وجود نداشته باشد.
4. ابعاد: 2850 X 2050 X 1800 میلی متر (سفارشی)
5. رنگ: نقره ای (سفارشی)
6. وزن: حدود 3000 کیلوگرم (≤ 750 کیلوگرم / متر مربع).
7. قدرت: 12KW
8. نویز: ≤ 75db (به استثنای فن مکش گرد و غبار)
خط تولید تمام اتوماتیک باتری خودرو/خط تولید باتری وسیله نقلیه الکتریکی/تجهیزات کارخانه باتری لی یون تولید کننده برتر مواد چین را ادغام کنید، ژلون می تواند مجموعه کاملی از محلول های مواد خام را برای باتری لیتیوم یونی عرضه کند. محصولات برتر ما LFP، LMO، LCO، NMC، NCA;LTO، MCMB، گرافیت طبیعی، جداکننده، الکترولیت و سایر لوازم جانبی (SBR CMC NMPPVDF، Sup-Li، Al&Ni Tabs، و برچسب های بسته باتری و غیره) برای باتری های لیتیوم یونی با قدرت جدید.
بر اساس تجربیات گسترده تولید باتری و کارخانه های تجهیزات باتری، ما می توانیم راه حل کلیدی برای مشتری و طراحی پروژه، ساخت و آموزش باتری یون ایندرتاکلیتیوم طراحی و ارائه دهیم.
در حال حاضر، گروه Gelon با موفقیت تجهیزات اتوماتیک را برای تولید کنندگان معروف باتری مانند TESLA، LG، SONY، ATL ...... عرضه کرده است.همچنین پروژه های کلیدی در بولیوی، آرژانتین، بریتانیا، روسیه، ترکیه، تایلند، اندونزی، هند، آفریقای جنوبی را با موفقیت ارائه کرد.
1.) مجموعه کامل مواد باتری لیتیومی، از جمله:
LiMn2O4، LTO، NCA، LiNiMnCoO2 (NMC)، LiCoO2، گرافیت (MCMB) و سایر مواد باتری کاتدی و آند؛فویل آلومیمون، فویل های مسی، جداکننده باتری و غیره.
2.) مجموعه کامل تجهیزات باتری لیتیوم، به عنوان مثال:
دستگاه اختلاط -- دستگاه پوشش -- فر -- دستگاه نورد -- دستگاه جوش -- دستگاه برش / برش -- دستگاه سیم پیچ -- دستگاه مهر و موم و غیره.
3.) مجموعه کامل فناوری باتری لیتیومی:
ما می توانیم آزمایشگاه و خط تولید را با توجه به درخواست مشتری طراحی کنیم.
